任务支持 #2714
打开相机转接板设计
开始日期:
2026-10-08
计划完成日期:
% 完成:
0%
预期时间:
描述

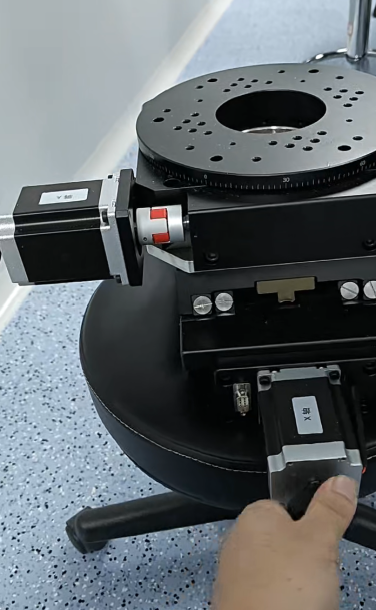

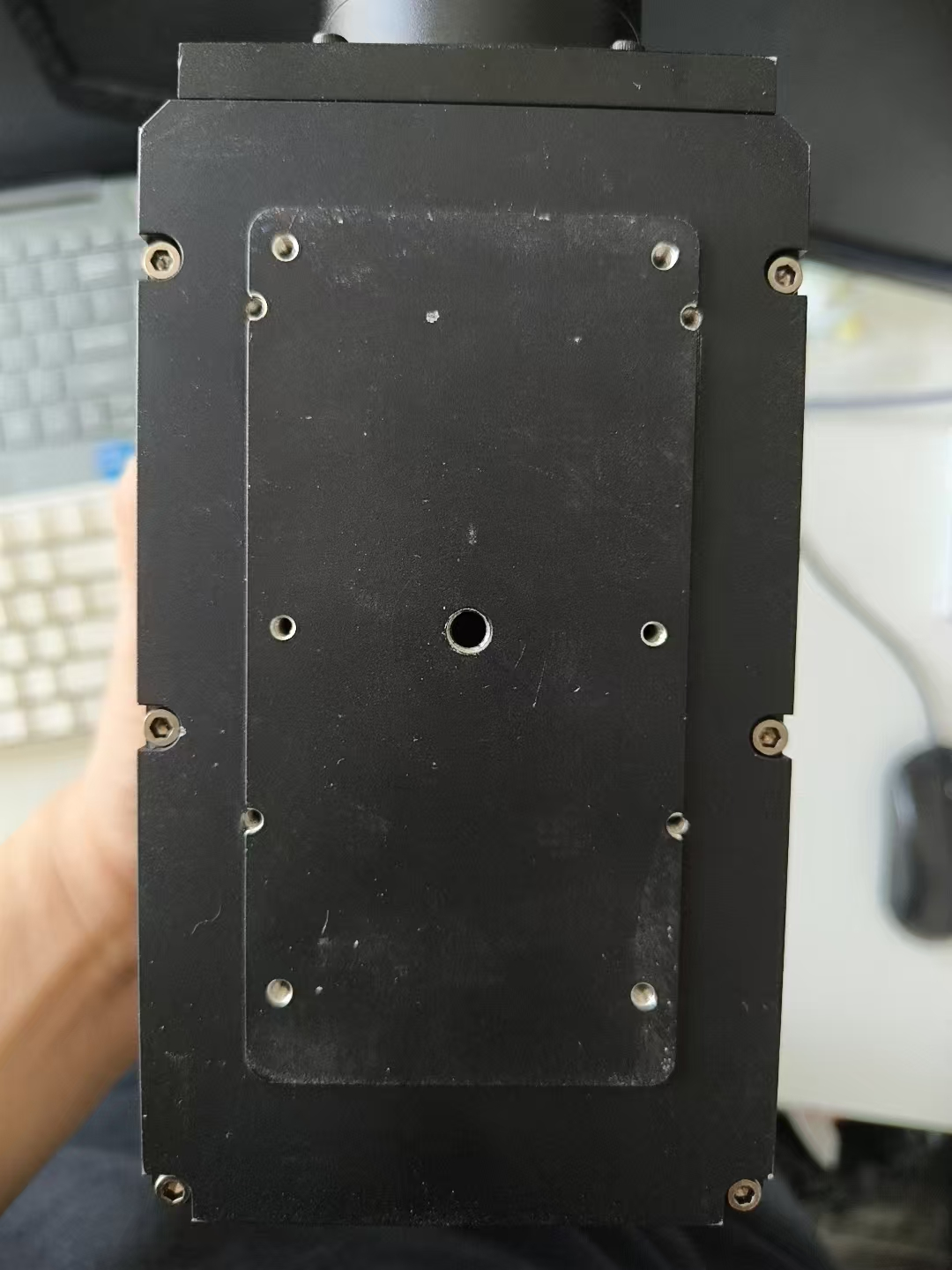

这是客户的相机底板和位移台。打算像以前空天院那次做的罩壳一样，给相机垫高、转接，固定在位移台台面上（摆台台面），但不需要罩壳了，直接固定相机就行。
位移台应该跟空天院的也是一模一样的。相机没有尺寸图纸，因此需要测绘。
形态上还是弄四个支柱然后给相机加个转接板就行。
第一版完成后先3D打印出来验证孔位和设计是否有问题。之后整理加工图，准备好走铝合金CNC加工。
文件
由 薛立京 更新于 大约一小时 之前
- 文件 clipboard-202610081657-ddcj9.png clipboard-202610081657-ddcj9.png 已添加
- 文件 罩壳.STEP 罩壳.STEP 已添加
- 指派给 从 薛立京 变更为 白阳

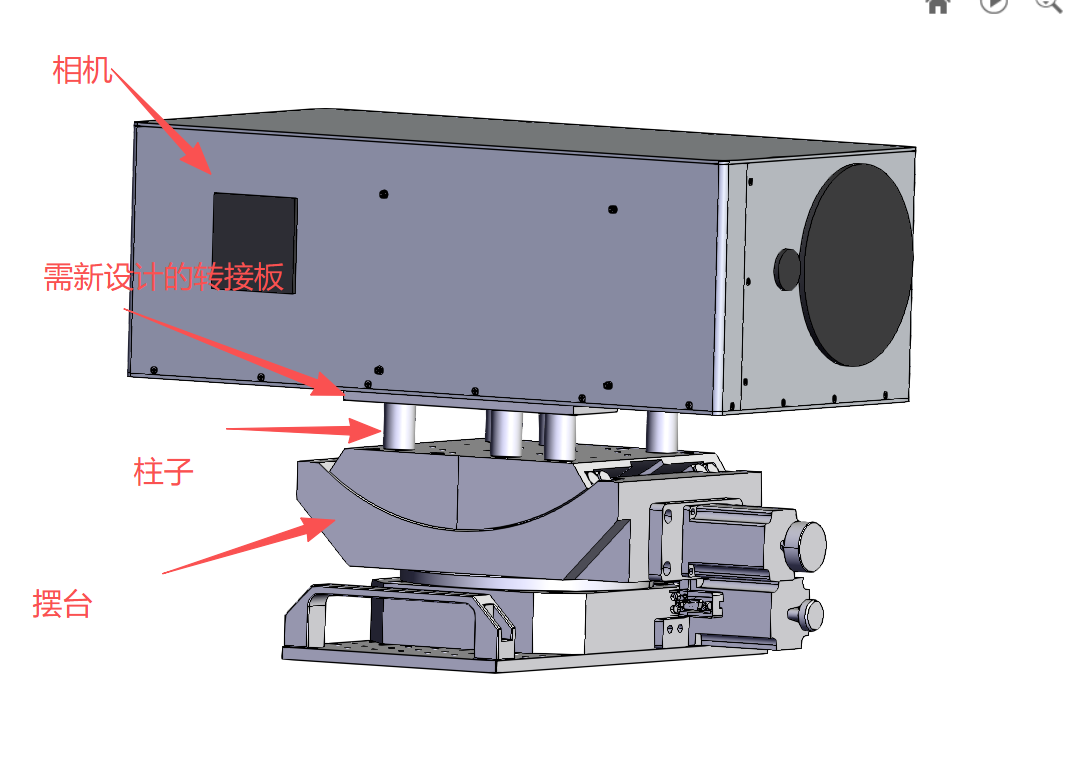

需设计一个转接板，按下方图片位置安装。摆台上方柱子，柱子上方链接需要设计的转接板，转接板上面是相机。相机沈阳那边有实物，孔位进行测绘。
这个三维模型是当时空天院相机的一套模型。
整体结构还和三维模型一样，只不过不要上面罩壳了。下面摆台模型可参考图中孔位。等实物到了，核对一下有没有问题。应该没问题。
转接板设计出来后，进行3D打印，用最便宜的那个树脂进行打印。来验证可行性。
这个的优先级排在装配需发货的镜架后面
